型号 XD5-16R-E

       XD5-24R-E

       XD5-32R-E

       XD5-48R-E

      XD5-60R-E

      XD5-24T-E

      XD5-32T-E

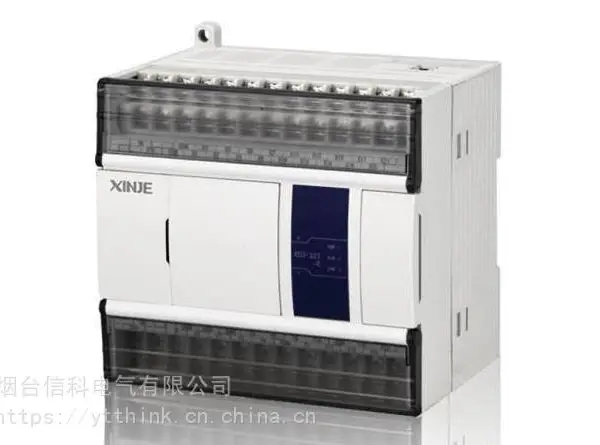

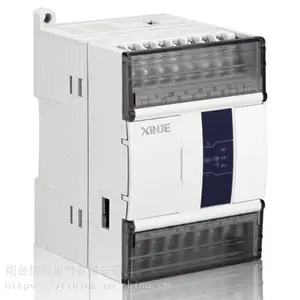

XD5系列增强型PLC，包含16、24、32、48、60点规格

兼容XD3的所有功能，能够满足多数用户的使用需求

速度是XC系列的12倍，具备更大的内部资源空间

输入类型：NPN

输出类型：晶体管（T）、继电器（R）

电源规格：AC220V

支持X-NET现场总线功能

支持高速计数（高达80KHz）、2~10轴脉冲输出（高达100KHz）、频率测量等特殊功能

标配USB口，用于编程下载

支持1~16个扩展模块、1个扩展ED、1~2个扩展BD（16点不支持）

 基本规格

项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%（无凝露）

USB口

USB快速下载口，连接PC下载/上传/监控

PORT1口

RS232，连接上位机、人机界面编程或调试

PORT2口

RS485，连接智能仪表、变频器等

PORT3口

扩展ED通讯口

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）

 性能规格

项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

512KB

I/O

点数

※2

总点数

16点

24点

32点

48点

60点

输入点数

8点

X0~X7

14点

X0~X15

18点

X0~X21

28点

X0~X33

36点

X0~X43

输出点数

8点

Y0~Y7

10点

Y0~Y11

14点

Y0~Y15

20点

Y0~Y21

24点

Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查
